Čís.: 903500 49

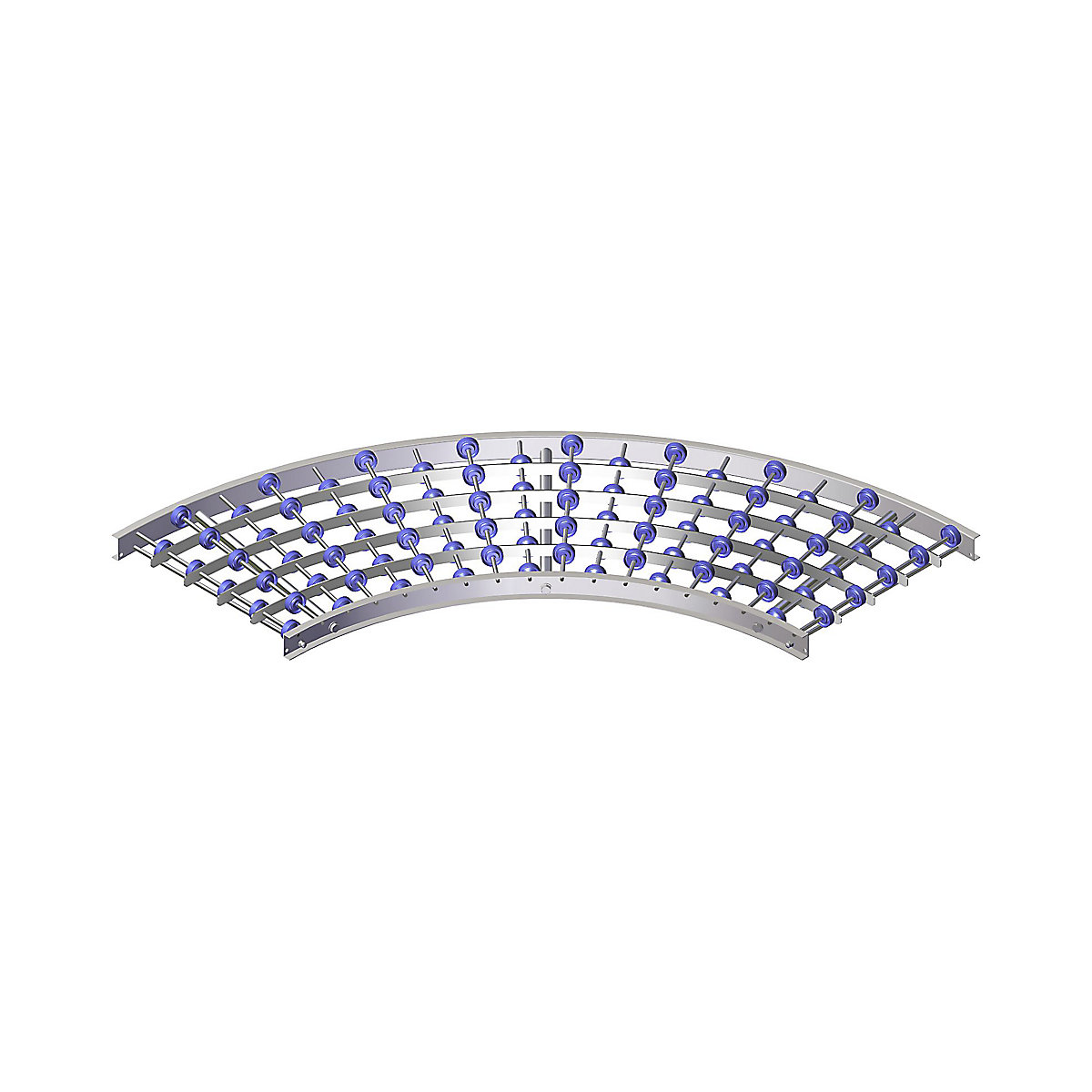

Oblouk 90° – Gura ocelový rám, plastové kladky, šířka dráhy 500 mm
vzdálenost os 100 mm
Vzdálenost os [mm]
Tato značka společnosti kaiserkraft hodnotí výrobky podle celé řady kritérií udržitelnosti
Čís.: 903500 49
Oblouk 90° – Gura ocelový rám, plastové kladky, šířka dráhy 500 mm
vzdálenost os 100 mm
vzdálenost os 100 mm
8.150,- Kč
Cena / ks (bez DPH)
Dodací lhůta: 2-3 týdny
Dobré důvody, proč nakupovat u nás
- Záruka až 15 let
- Právo na vrácení zboží do 30 dnů
- Od celkové hodnoty 1.500 CZK za nákup je doprava zdarma
- Rychlé dodání
Rádi vám pomůžeme
800 950 950
Pondělí až čtvrtek od 7:30 do 16:30, pátek od 7:30 do 15:30.
Popis výrobku
- Modulový systém pro plynulý tok materiálu
- Kvalitní zpracování
- Ideální doplněk v dopravním systému
Stabilní boční profily z pozinkované oceli, 20 x 60 x 20 mm. Kuličkově uložené ocelové nebo plastové kladky, Ø 48 mm. Posunuté uspořádání kladek od osy k ose při stejném počtu kladek na osu.
Spodní strana přepravovaného zboží musí být rovná, pevná a hladká.
Statická nosnost 200 kg na metr dráhy při vzdálenosti podstavců 1 m.
Sestavování
Sestavte potřebnou dopravní dráhu z jednotlivých součástí dráhy. Určete potřebu rovných částí a oblouků. Určete šířku dráhy podle největší velikosti dopravovaného zboží a vzdálenost os podle nejmenší velikosti dopravovaného zboží.
Při vzdálenosti os 75 mm činí efektivní délka při 1 m = 975 mm, při 2 m = 1950 mm.
Výhodné pro stacionární umístění v uzavřených, suchých prostorách. Tichý chod.
Spodní strana přepravovaného zboží musí být rovná, pevná a hladká.
Statická nosnost 200 kg na metr dráhy při vzdálenosti podstavců 1 m.
Sestavování
Sestavte potřebnou dopravní dráhu z jednotlivých součástí dráhy. Určete potřebu rovných částí a oblouků. Určete šířku dráhy podle největší velikosti dopravovaného zboží a vzdálenost os podle nejmenší velikosti dopravovaného zboží.
Při vzdálenosti os 75 mm činí efektivní délka při 1 m = 975 mm, při 2 m = 1950 mm.
Výhodné pro stacionární umístění v uzavřených, suchých prostorách. Tichý chod.
Zvláštní provedení, oblouky 45° a průchody na vyžádání.
Dvojité stojany a boční vodítka naleznete v kombinacích, resp. v příslušenství.
Odborné plánování
Technická data
Šířka dráhy | 500 mm |
---|---|
Konstrukční výška | 69 mm |
Vnitřní rádius oblouku | 800 mm |
Průměr válečků | 48 mm |
Celková šířka | 540 mm |
Materiál kladiček | plast |
Provedení rámu | ocel, pozinkovaná |
Nosnost při vzdálenosti opěr 1 m | 200 kg |
Uspořádání kladiček | 5 : 5 |
Šířka dopravovaného zboží | 150 – 600 mm |
Typ produktu | lehké kladičkové dráhy |
Dodávka | smontováno |
Vzdálenost os | 100 mm |
Délka dopravovaného zboží | 300 – 1000 mm |
Hmotnost | 16.7 kg |
Obrazový návod |
