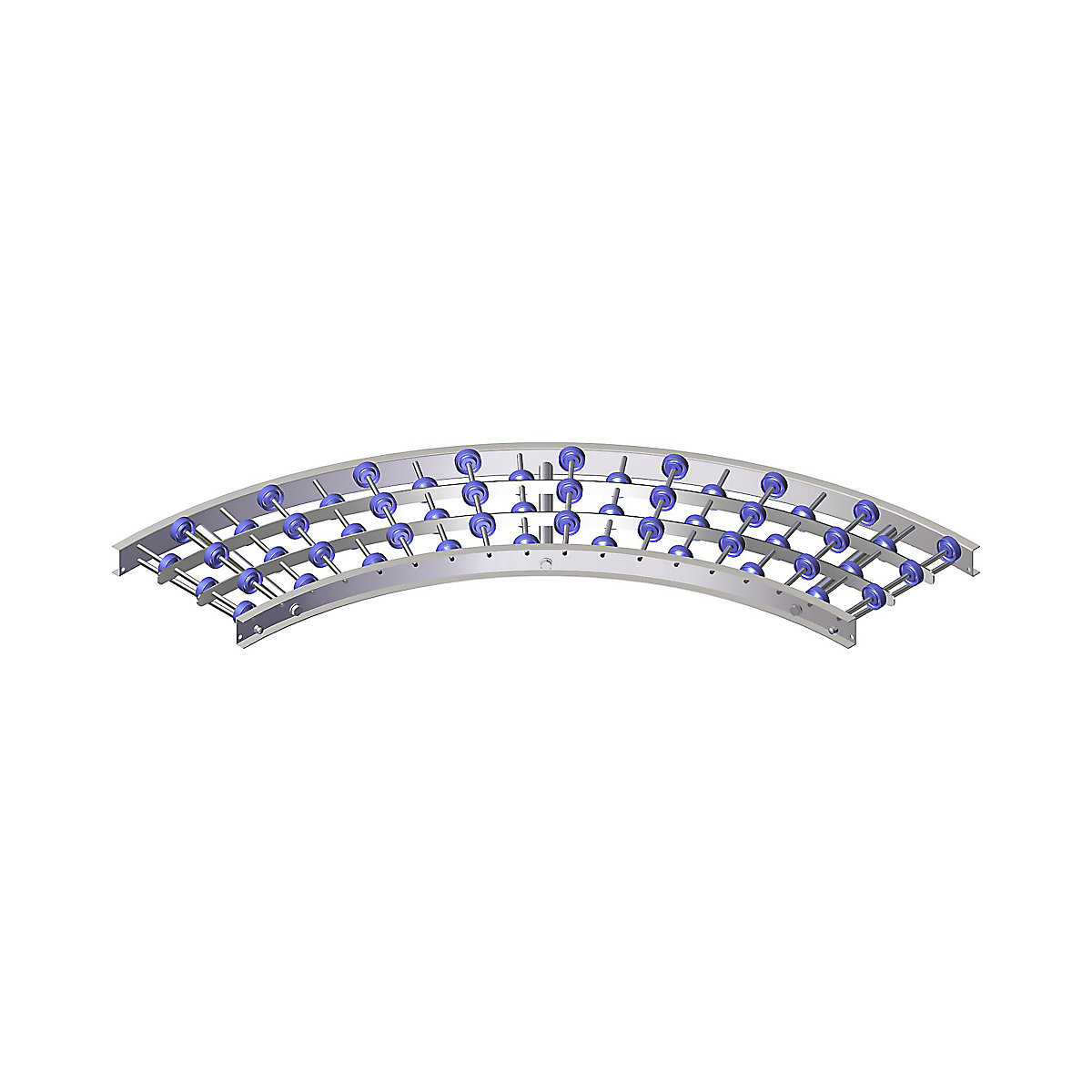

Gura – Oblouk 90° ocelový rám, plastové kladky, šířka dráhy 300 mm

  • Modulový systém pro plynulý tok materiálu
  • Kvalitní zpracování
  • Ideální doplněk v dopravním systému
Gura
Odborné plánování
Odborné plánování
Gura – Oblouk 90°, ocelový rám, plastové kladky, šířka dráhy 300 mm, vzdálenost os 100 mm
Cena / ks (bez DPH)
od
6.240,- Kč

Popis výrobku
Stabilní boční profily z pozinkované oceli, 20 x 60 x 20 mm. Kuličkově uložené ocelové nebo plastové kladky, Ø 48 mm. Posunuté uspořádání kladek od osy k ose při stejném počtu kladek na osu.
Spodní strana přepravovaného zboží musí být rovná, pevná a hladká.

Statická nosnost 200 kg na metr dráhy při vzdálenosti podstavců 1 m.

Sestavování
Sestavte potřebnou dopravní dráhu z jednotlivých součástí dráhy. Určete potřebu rovných částí a oblouků. Určete šířku dráhy podle největší velikosti dopravovaného zboží a vzdálenost os podle nejmenší velikosti dopravovaného zboží.
Při vzdálenosti os 75 mm činí efektivní délka při 1 m = 975 mm, při 2 m = 1950 mm.

Výhodné pro stacionární umístění v uzavřených, suchých prostorách. Tichý chod.
Dvojité stojany a boční vodítka naleznete v kombinacích, resp. v příslušenství.
Zvláštní provedení, oblouky 45° a průchody na vyžádání.
  • Modulový systém pro plynulý tok materiálu
  • Kvalitní zpracování
  • Ideální doplněk v dopravním systému
Odborné plánování
Odborné plánování
Technická data
Šířka dráhy300 mm
Konstrukční výška69 mm
Oblouk90 °
Vnitřní rádius oblouku800 mm
Průměr válečků48 mm
Celková šířka340 mm
Materiál kladičekplast
Provedení rámuocel, pozinkovaná
Nosnost při vzdálenosti opěr 1 m200 kg
Uspořádání kladiček3 : 3
Šířka dopravovaného zboží150 – 400 mm
Dodávkasmontováno
