Čís.: 903800 49

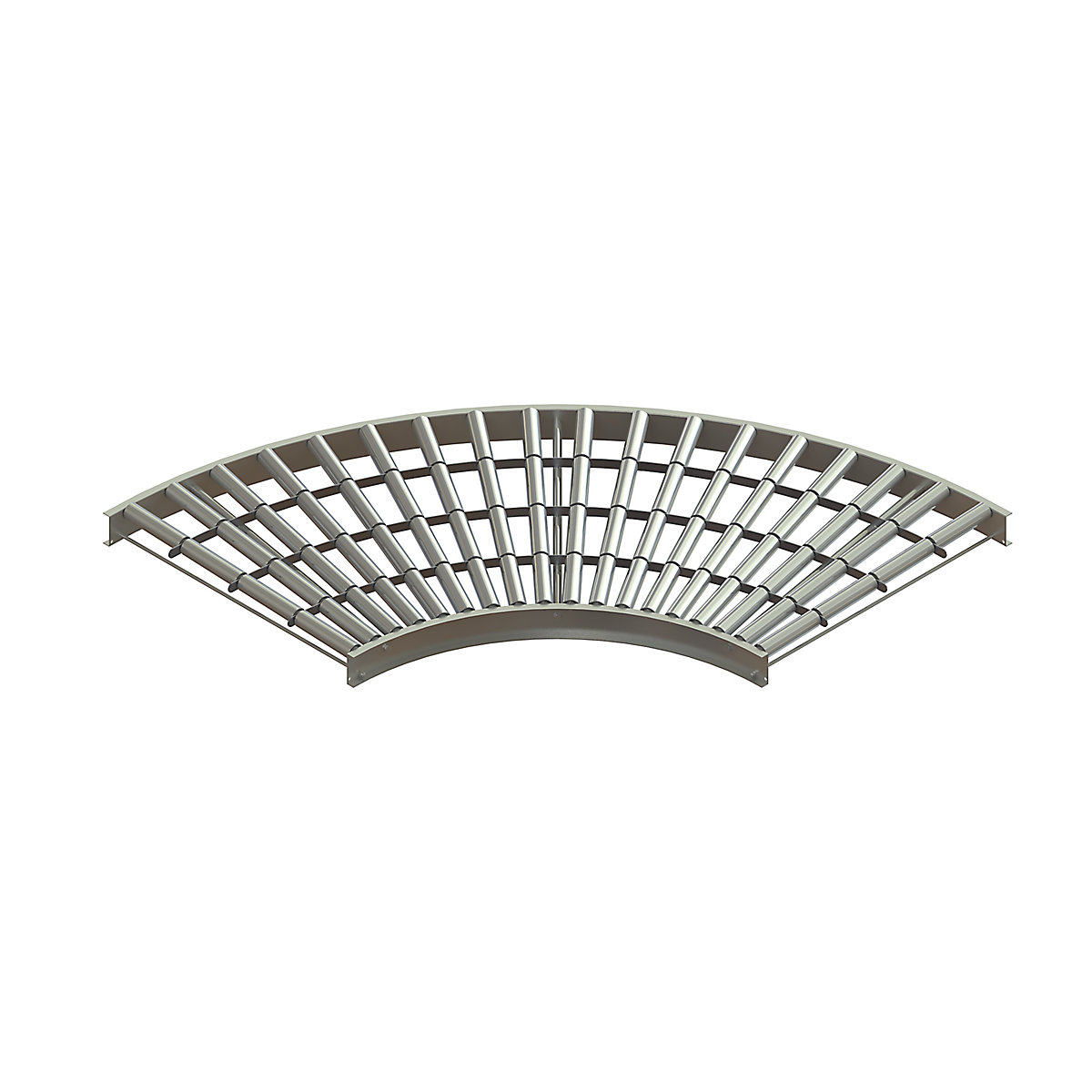

Oblouk 90° pro válečkovou dráhu – Gura šířka dráhy 900 mm
vzdálenost os 100 mm
Vzdálenost os [mm]
Tato značka společnosti kaiserkraft hodnotí výrobky podle celé řady kritérií udržitelnosti
Čís.: 903800 49
Oblouk 90° pro válečkovou dráhu – Gura šířka dráhy 900 mm
vzdálenost os 100 mm
vzdálenost os 100 mm
21.690,- Kč
Cena / ks (bez DPH)
Dodací lhůta: 2-3 týdny
Dobré důvody, proč nakupovat u nás
- Záruka až 15 let
- Právo na vrácení zboží do 30 dnů
- Od celkové hodnoty 1.500 CZK za nákup je doprava zdarma
- Rychlé dodání
Rádi vám pomůžeme
800 950 950
Pondělí až čtvrtek od 7:30 do 16:30, pátek od 7:30 do 15:30.
Popis výrobku
- Doprava bez pohonu díky mírnému spádu cca 2 – 5 %
- Kvalitní zpracování
- Ideální doplněk v dopravním systému
Rám z U-profilů z pozinkované oceli, 25 x 100 x 25 x 2 mm, se stabilními příčníky. Kuličkově uložené pozinkované ocelové válečky, Ø 50 mm, s pružnou osou, Ø 12 mm. Oblouky s dělenými válečky.
Statická nosnost 400 kg na metr dráhy při vzdálenosti podstavců 1 m.
Sestavování
Sestavte potřebnou dopravní trasu z jednotlivých kusů dráhy. Určete potřebu rovných částí a oblouků.
Stanovte šířku dráhy podle největší a vzdálenost os válečků podle nejmenší velikosti přepravovaného zboží.
Při vzdálenosti os 75 mm činí efektivní délka při 1 m = 975 mm, při 2 m = 1950 mm.
Zvláštní provedení, oblouky 45° a průchody na vyžádání.
Statická nosnost 400 kg na metr dráhy při vzdálenosti podstavců 1 m.
Sestavování
Sestavte potřebnou dopravní trasu z jednotlivých kusů dráhy. Určete potřebu rovných částí a oblouků.
Stanovte šířku dráhy podle největší a vzdálenost os válečků podle nejmenší velikosti přepravovaného zboží.
Při vzdálenosti os 75 mm činí efektivní délka při 1 m = 975 mm, při 2 m = 1950 mm.
Zvláštní provedení, oblouky 45° a průchody na vyžádání.
Na vyžádání dodáme jakýkoliv druh dopravních pásů. Nechte si vypracovat individuální nabídku.
Dvojité stojany a boční vodítka naleznete v kombinacích, resp. v příslušenství.
Odborné plánování
Technická data
Šířka dráhy | 900 mm |
---|---|
Konstrukční výška | 110 mm |
Vnitřní rádius oblouku | 800 mm |
Průměr válečků | 50 mm |
Celková šířka | 950 mm |
Materiál kladiček | ocel, pozinkovaná |
Provedení rámu | ocel, pozinkovaná |
Nosnost při vzdálenosti opěr 1 m | 400 kg |
Šířka dopravovaného zboží | 1200 mm |
Typ produktu | válečkové dráhy těžké |
Dodávka | smontováno |
Vzdálenost os | 100 mm |
Délka dopravovaného zboží | 350 mm |
Hmotnost | 84.3 kg |
Obrazový návod |
