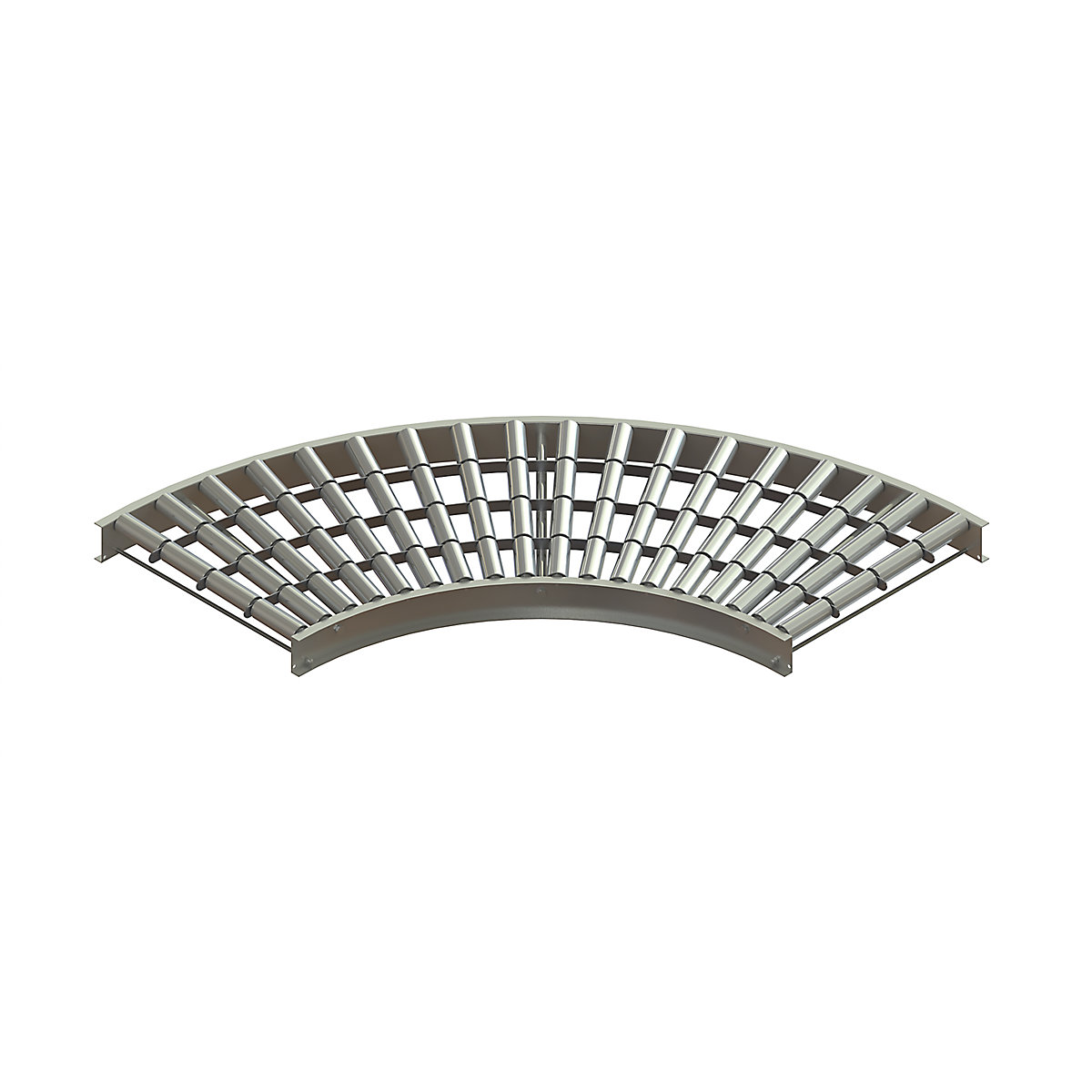

Gura – Oblouk 90° pro válečkovou dráhu šířka dráhy 600 mm
- Doprava bez pohonu díky mírnému spádu cca 2 – 5 %
- Kvalitní zpracování
- Ideální doplněk v dopravním systému
Odborné plánování
Gura – Oblouk 90° pro válečkovou dráhu, šířka dráhy 600 mm, vzdálenost os 100 mm
Cena / ks (bez DPH)
od
14.800,- Kč
Popis výrobku
Rám z U-profilů z pozinkované oceli, 25 x 100 x 25 x 2 mm, se stabilními příčníky. Kuličkově uložené pozinkované ocelové válečky, Ø 50 mm, s pružnou osou, Ø 12 mm. Oblouky s dělenými válečky.
Statická nosnost 400 kg na metr dráhy při vzdálenosti podstavců 1 m.
Sestavování
Sestavte potřebnou dopravní trasu z jednotlivých kusů dráhy. Určete potřebu rovných částí a oblouků.
Stanovte šířku dráhy podle největší a vzdálenost os válečků podle nejmenší velikosti přepravovaného zboží.
Při vzdálenosti os 75 mm činí efektivní délka při 1 m = 975 mm, při 2 m = 1950 mm.
Zvláštní provedení, oblouky 45° a průchody na vyžádání.
Statická nosnost 400 kg na metr dráhy při vzdálenosti podstavců 1 m.
Sestavování
Sestavte potřebnou dopravní trasu z jednotlivých kusů dráhy. Určete potřebu rovných částí a oblouků.
Stanovte šířku dráhy podle největší a vzdálenost os válečků podle nejmenší velikosti přepravovaného zboží.
Při vzdálenosti os 75 mm činí efektivní délka při 1 m = 975 mm, při 2 m = 1950 mm.
Zvláštní provedení, oblouky 45° a průchody na vyžádání.
Dvojité stojany a boční vodítka naleznete v kombinacích, resp. v příslušenství.
Na vyžádání dodáme jakýkoliv druh dopravních pásů. Nechte si vypracovat individuální nabídku.
- Doprava bez pohonu díky mírnému spádu cca 2 – 5 %
- Kvalitní zpracování
- Ideální doplněk v dopravním systému
Odborné plánování
Technická data
| Šířka dráhy | 600 mm |
|---|---|
| Konstrukční výška | 110 mm |
| Oblouk | 90 ° |
| Vnitřní rádius oblouku | 800 mm |
| Průměr válečků | 50 mm |
| Celková šířka | 650 mm |
| Materiál kladiček | ocel, pozinkovaná |
| Provedení rámu | ocel, pozinkovaná |
| Nosnost při vzdálenosti opěr 1 m | 400 kg |
| Šířka dopravovaného zboží | 800 mm |
| Dodávka | smontováno |
