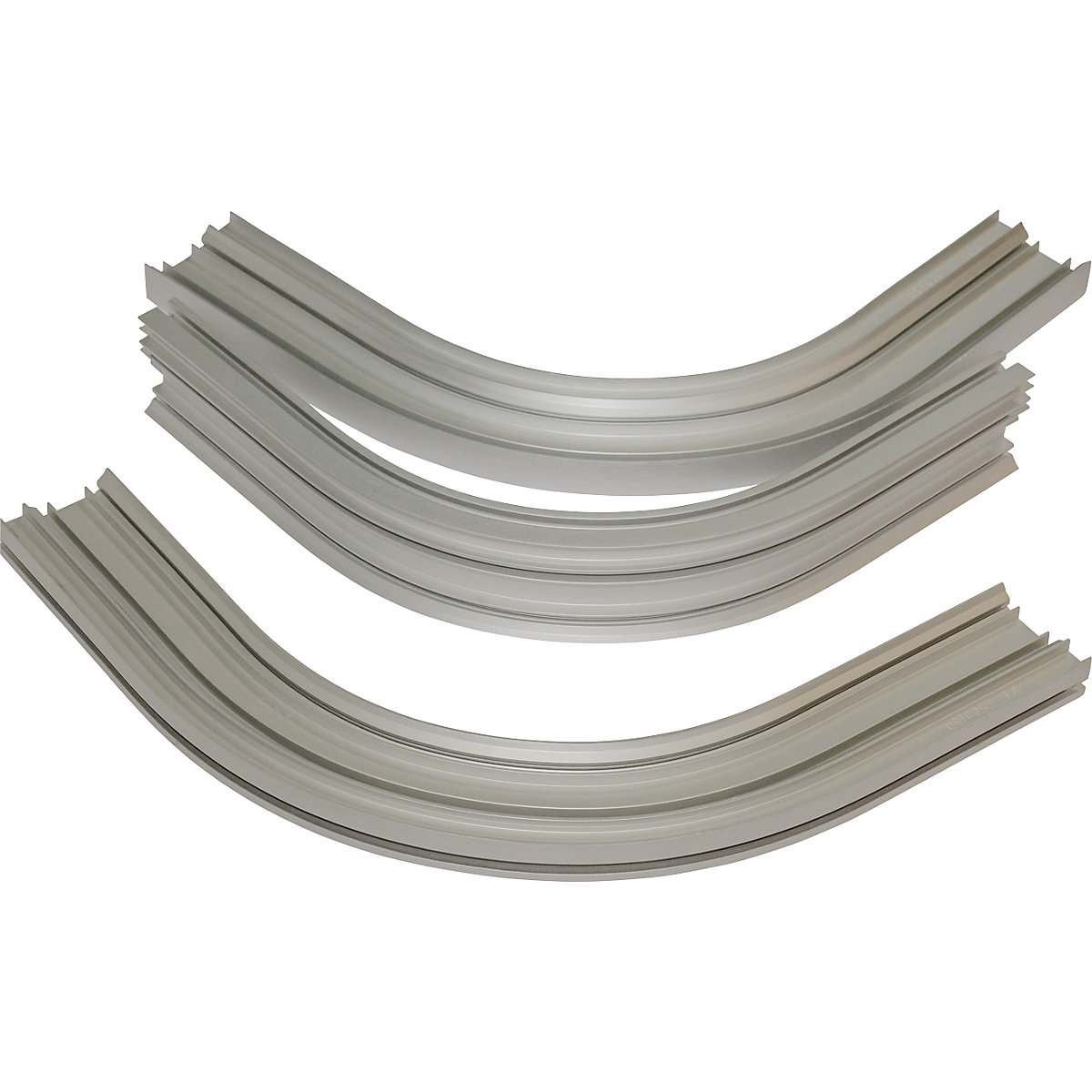

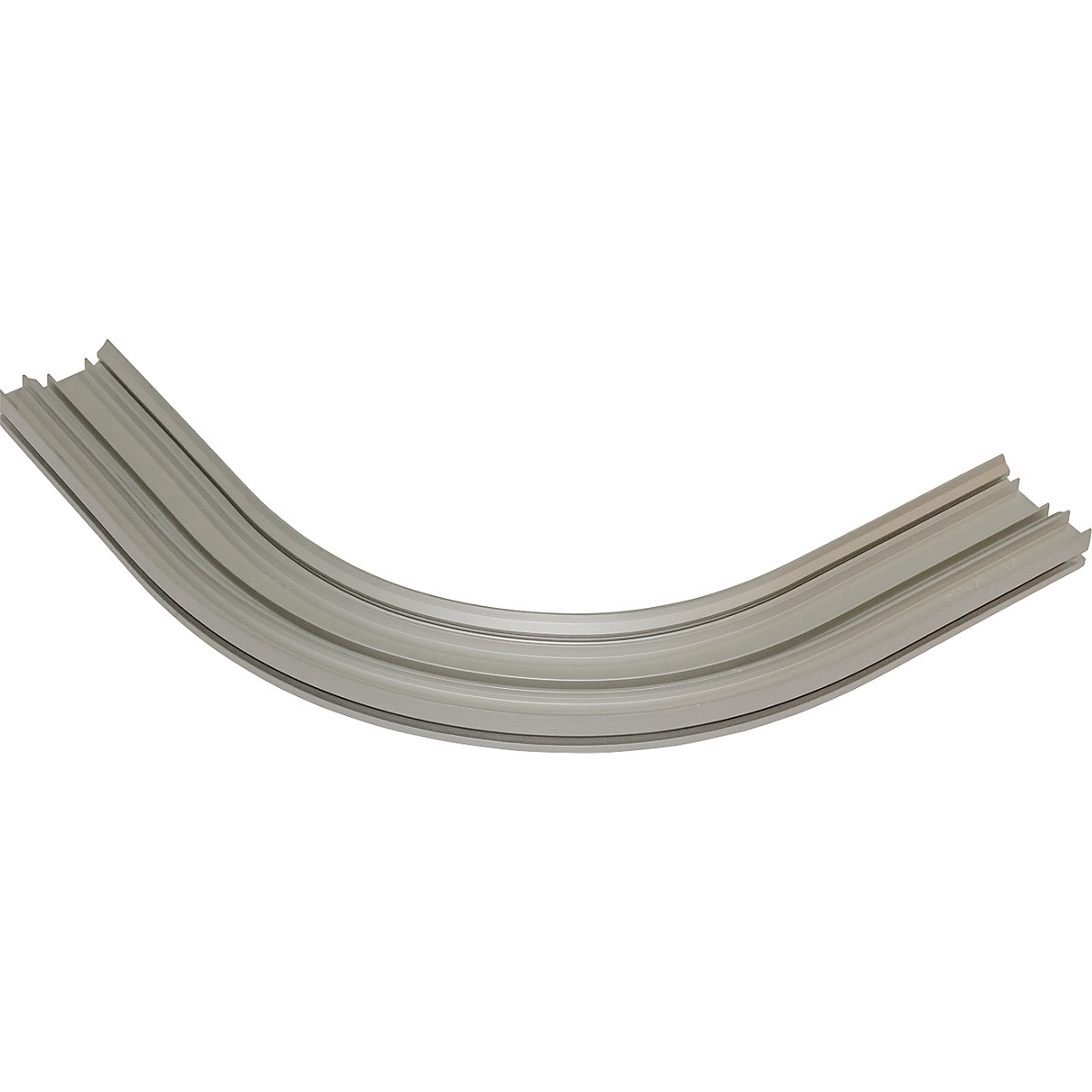

Obloukový segment závěsné dráhy – QuickMOVE vertikální vnější otvor profilu

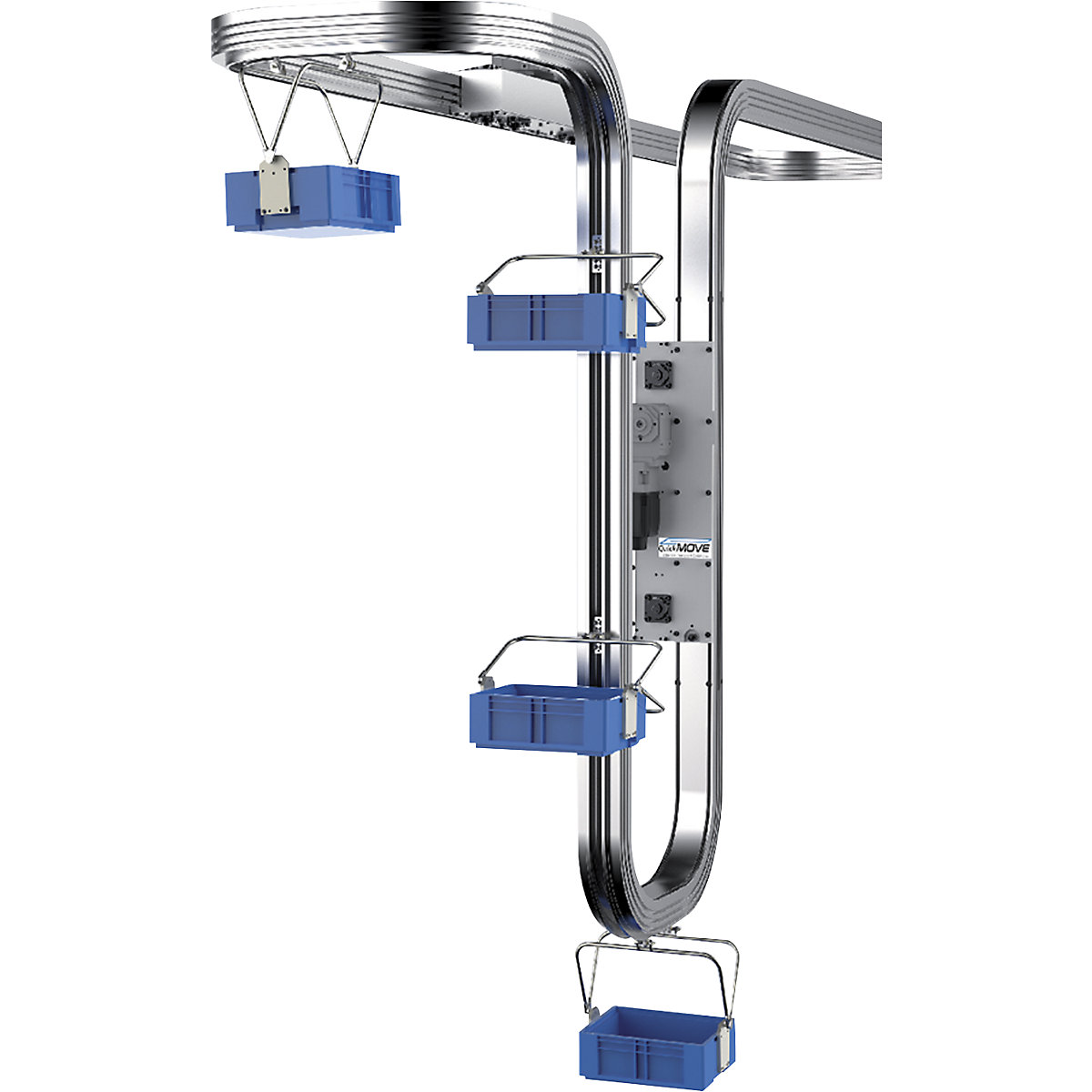

Modulární závěsná dráha Quickmove umožňuje oddělenou přepravu zboží v různých úrovních a nabízí téměř libovolně definovatelný design dráhy v 3D prostoru. Vzniká tak vysoce výkonný tok materiálu, který lze individuálně přizpůsobit prostorovým strukturám a provozním procesům. Tento výrobek je obloukový segment závěsné dráhy. Pro realizaci individuálních tras jsou k dispozici také vhodné rovné segmenty.

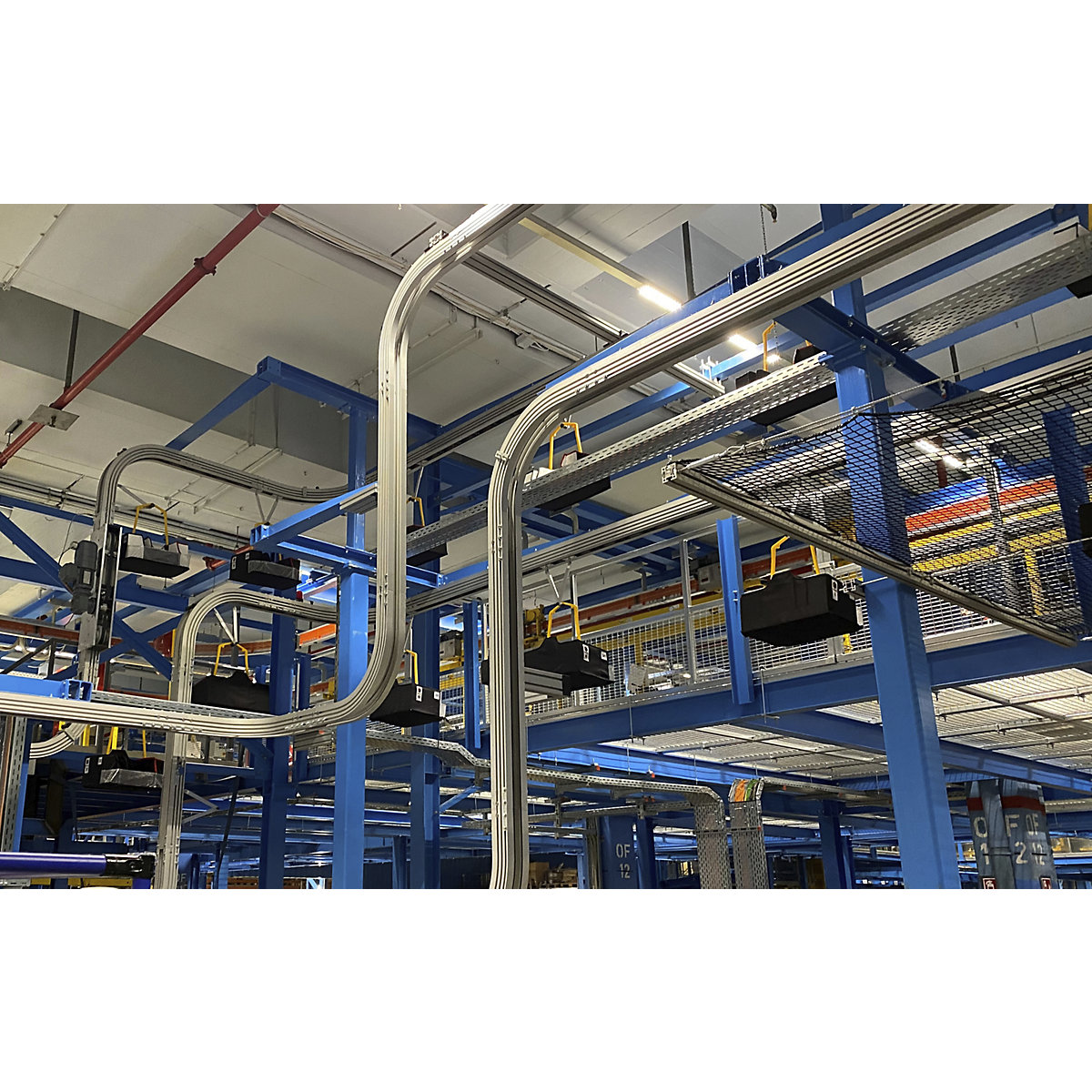

Dopravníkový systém zaujme svou modulární konstrukcí, kterou lze rychle přizpůsobit novým strukturám. Trasy mohou vést horizontálně, vertikálně, diagonálně nebo zakřiveně a lze je přizpůsobit téměř jakýmkoli prostorovým podmínkám. Díky možnosti kombinace se stávající dopravníkovou technikou systém roste s rostoucími požadavky. Několik souprav se pohybuje nezávisle na sobě, což vede k efektivnímu a tichému toku materiálu. Závěsná dráha navíc umožňuje také instalaci výhybek za účelem integrace odboček a flexibilního umístění zboží. Počet nakládacích a vykládacích stanic i délka trasy jsou prakticky neomezené, což znamená, že lze realizovat i složitá uspořádání. Zároveň zůstávají volné cesty, protože dopravníkové technologie se vyhýbají překážkám.

Obloukový prvek má na každé straně výstup 200 mm, který se skládá ze dvou předem smontovaných poloskořepin. Tato konstrukce umožňuje bezpečné a stabilní spojení v průběhu trasy. Pro konstrukci jsou použity rovné profily s maximálním volným rozpětím 3,5 m. Nad tuto délku je nutná podpěra nebo přídavné podepření. Profily jsou vyrobeny z hliníku T6060 a jsou navzájem bezpečně spojeny pomocí sad stykových a podélných spojek.

Dopravníkový systém s 3D vedením trasy je vhodný pro firmy s omezeným prostorem, měnícími se výrobními procesy nebo vysokými požadavky na spolehlivou přepravu na různých úrovních. Závěsná dráha Quickmove řeší úzká místa, zkracuje vzdálenosti a zvyšuje efektivitu v oblastech, kde běžná podlahová doprava naráží na své limity.
